钢丝绳的应变率/伸长率/延伸率如何测量

发布日期:2021-05-13 00:00:00   来源 : unknown    作者 :unknown    浏览量 :135
unknown unknown 发布日期:2021-05-13 00:00:00
135

钢丝绳是一定数量钢丝通过一层或者多层的股绕成螺旋状形成的。钢丝绳是螺旋状结构,受到拉应力作用,会发生一定幅度伸长变形,该变形属于结构性伸长变形。在实际的生产和使用中,钢丝绳需要进行力学性能的测试,其中包括了延伸率(即应变,或称伸长率)的测量要求。

那么,钢丝绳需要怎么进行延伸率/伸长率/应变的测量呢?哪种设备可以测量钢丝绳的断裂延伸率/伸长率/应变呢?下面我们一一分析。

(1)应变片

应变片是非常常用的测量应变的手段。那么应变片可以对钢丝绳进行测量吗?不行的,钢丝绳的表面不平,不能打磨,不适合采用应变片进行测量。

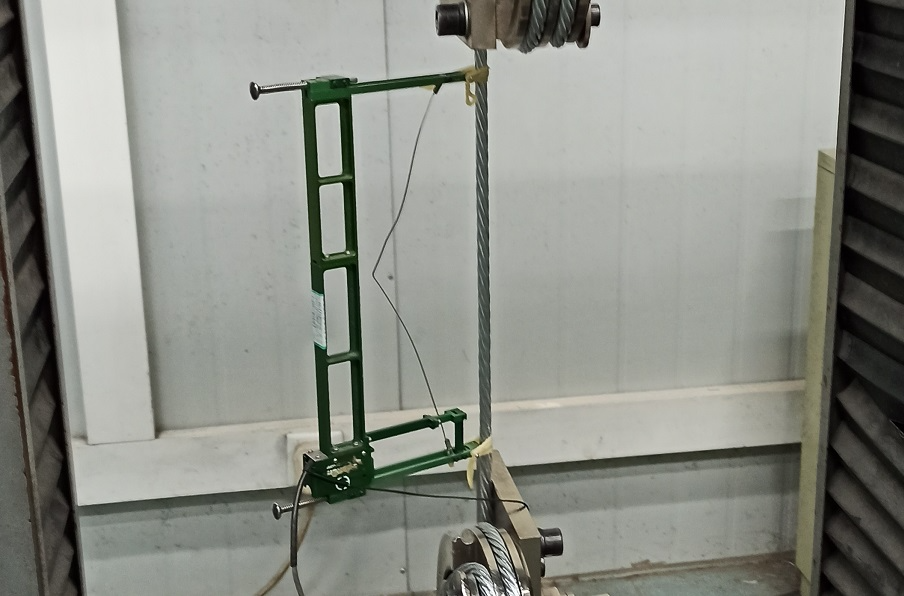

(2)常规引伸计

常规引伸计即接触时引伸计,也是非常常见的测量伸长率的仪器。那么常规引伸计可以测量钢丝绳的延伸率吗?不太合适的。因为钢丝绳受到拉应力作用,会出现单股的扭转,这种情况下,常规引伸计很难准确测量,还有在钢丝绳拉断时,会有钢丝迸溅,传统引伸计会直接损坏。


(3)视频引伸计

视频引伸计是一种非接触式的光学引伸计,它是一种高端的引伸计仪器。那么,视频引伸计可以对钢丝绳进行应变测量吗?可以的。

首先,视频引伸计不需要接触钢丝绳,只需要对钢丝绳做一个标记即可,不存在单股扭转的影响;其次,视频引伸计可透过透明防护板测量,能够保证操作人员和设备的安全;最后,视频引伸计可以完整跟踪到钢丝绳断裂,可测量断裂延伸率。


我司LVE视频引伸计可针对钢丝绳进行各类延伸率/伸长率/应变数据的测量,不论是直接夹持还是缠绕夹持,不论是拉伸还是疲劳,LVE设备均可胜任。

测量
钢丝绳
引伸
延伸率
