DIC(散斑测量)

DIC测量(散斑测量)

DIC是一套非接触式光学三维全场变形 测量分析系统。 DIC系统(散斑测量系统)基于摄影测量技术和数字图像 相关法,通过精确标定的两个CCD相机拍 摄物体变形过程中的图像序列,可以快速、 精确的获得被测物的全场三维轮廓、三维 位移及应变等数据,测量结果三维彩色显 示。 DIC系统可以记录、测量、分析物体的 变形并形成全面详细的报告,可以帮助我 们更加深入的理解物体在静态或动态载荷 下的行为规律。

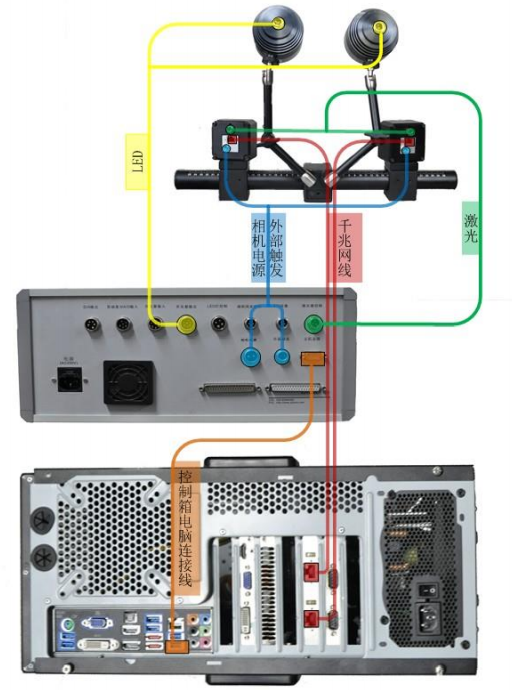

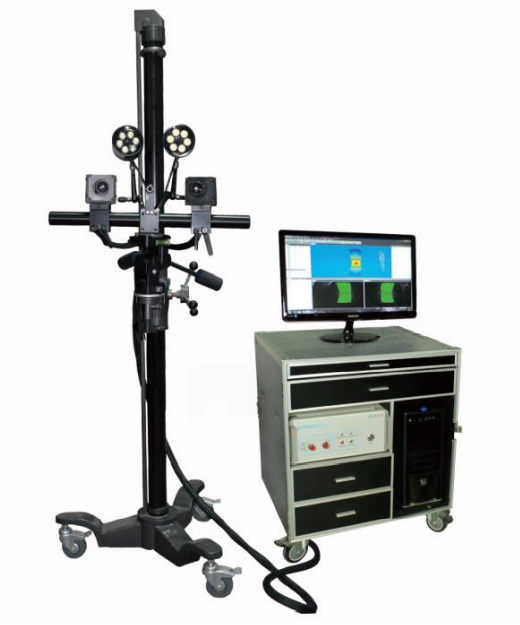

DIC系统主要由三维测量头、采 集控制箱、移动支撑架、计算机、 检测分析软件等组成。


DIC测量(散斑测量)系统应用范围

材料试验(杨氏模量、泊松比、弹塑性 参数) 零部件试验(测量位移、应变)

整机变形测量(汽车、飞机)

高速变形测量(动态测量、瞬态测量)

动态应变测量(疲劳试验)

断裂力学性能(裂纹分析)

微观形貌、应变分析(微米级、纳米级)

高温变形应变测量

有限元分析(FE A)验证

成形极限曲线FLC测定


1.从材料测试到零部件测试到整机测试

2.从静态测试到动态测试 (动态变形模块:具备圆形标志点动态变形测量功能。)

3.从低速到高速测量;

4.从常温到高温测试(最高2800度环境的应变测量)

5.从微观到宏观测试(从微纳米物体到几十米大型物体。)

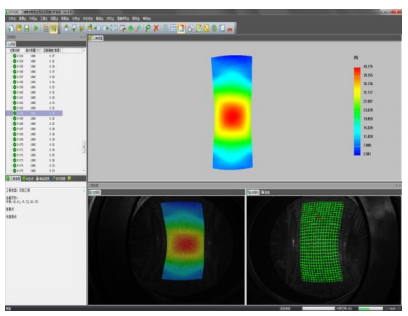

6.可以实时进行全场应变计算,而非事后处理。

7.轨迹姿态测量模块:具备刚体物体运动轨迹姿态测量功能。

8.扩展接口:万能试验机、杯凸试验机、体式显微镜;

9.测量相机:支持百万至千万像素相机,低速到高速相机,支持多种相机 接口,支持外部图像导入计算。

10.多测头同步测量:支持多相机组同步测量,可同步测量多个区域的变形 应变。

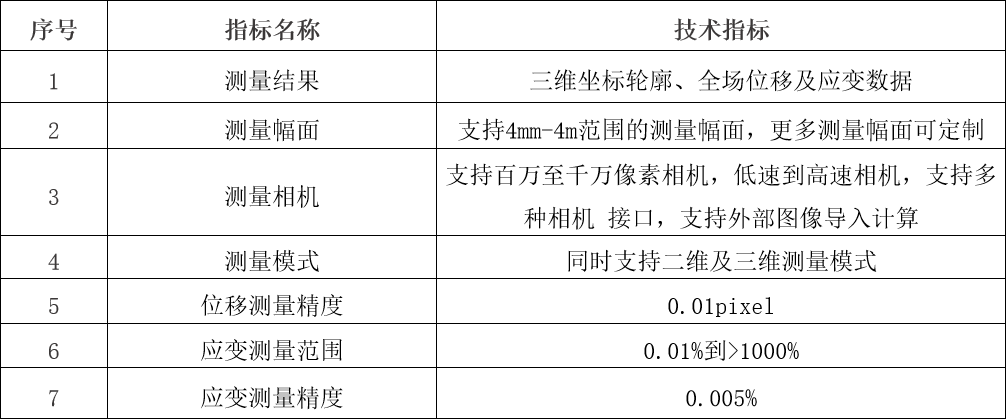

DIC测量(散斑测量)系统技术指标


DIC测量软件年租服务(散斑测量软件年租服务)

软件年租服务优势:

软件支持三维应变场靶标动态变形测量,支持场景扩展,支持图像导入,可提供专业试验方案设计及技术支持。

我们的软件已经过大量的市场验证;

通过大量的实测经验,累计解决和完善了大量的软件bug;

我们软件核心算法师出著名高校西北工业大学;

年租服务可以为您大量节省成本,用较低费用,获得一流的软件使用权;

软件拥有高兼容性,可为您的实验合理搭配硬件,极大的提高设备利用率和效能;
