裂纹扩展

光学裂纹跟踪系统


模块功能说明

光学方法实时获取裂纹扩展长度

高精度模式识别算法,最高精度可达1um

独有的上位机通信协议,可支持百亿此疲劳周期的实时通讯

可扩展的长裂纹测量设备,支持长裂纹跟踪

可扩展测量模块,可扩展进行COD、CODA、断裂韧性、裂纹强度因子等断裂力学参数测量

支撑在线实时及线下处理,可线下处理高速裂纹扩展图像

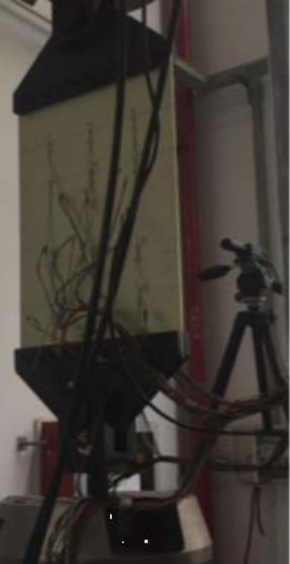

裂纹跟踪系统方案

功能:

基于二维图像的裂纹尖端识别、跟踪;

外部位移平台数据获取汇总显示;

数据处理,图表绘制及输出。

方案:裂纹尖端识别技术

图像标定:使用高精度标尺进行图像坐标系统标定,建立二维图像的实际物理空间坐标系对应函数;

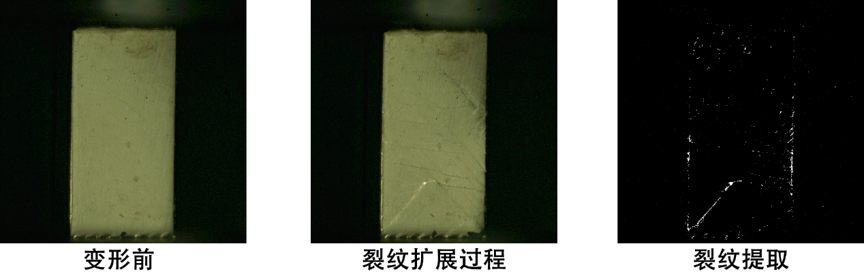

尖端识别:基于图像特征及模式识别原理,提取二维图像中的尖端位置坐标,如左下图所示,计算裂纹尖端在图像坐标系中的实际图像坐标;

尖端物理坐标解算:基于二维图像的实际物理空间坐标系对应关系及尖端识别图像坐标结果进行坐标转换,解算实际裂纹尖端的图像空间物理坐标。


裂纹跟踪系统配置清单

硬件配置:

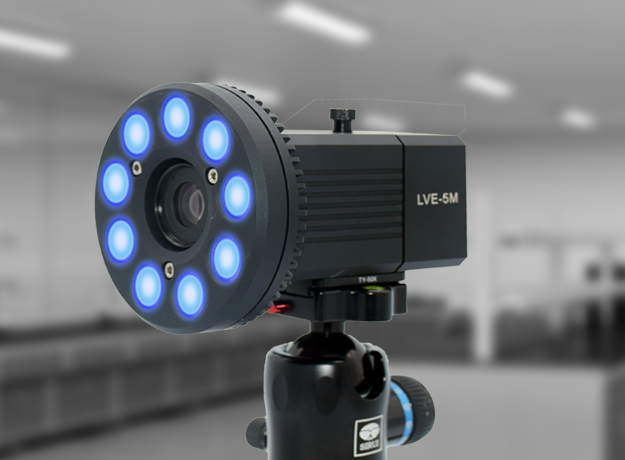

1.高清相机(根据实验需求进行配置)

2.相机支架,工装治具等

3.裂纹扩展软件;

4.外部数据采集设备(数据采集板块)


数据处理及输出:

支持图像及excel输出功能,可输出裂纹测量图像及裂纹尖端随时间/疲劳周期的坐标/长度变化
